遠程開關定時器怎么接線？

遠程開關定時器：碧斯特DPX-330遠程定時開關，4G網絡信號，遠程控制不限距離，無需下載APP，手機小程序?qū)崿F(xiàn)遠距離對開關的控制，網絡自動校時，可設置自動定時開、關，也可以本地時鐘定時，設置好定時在沒有網絡的情況下也可以精準定時開、關。

遠程開關定時器接線方式：

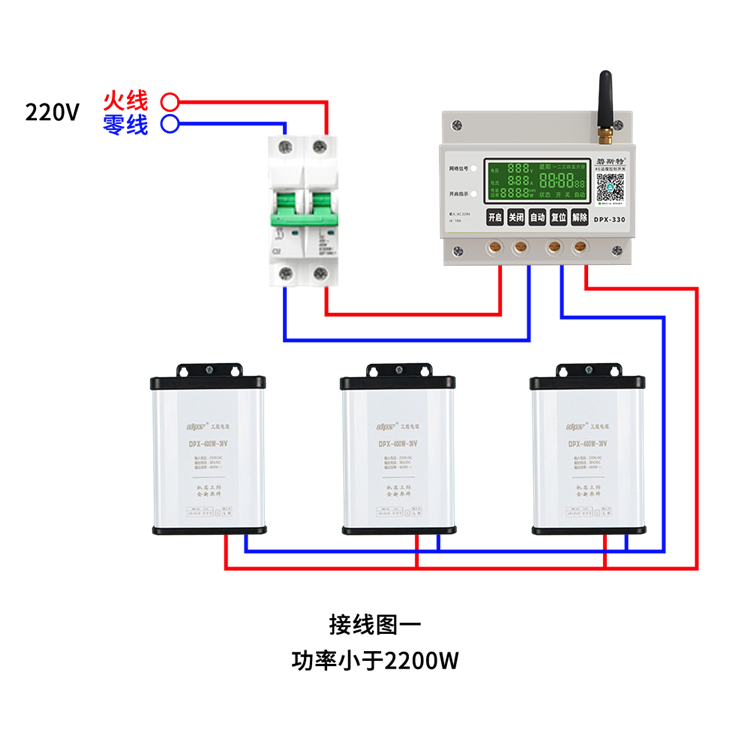

一、用電器功率在2200W以內，可直接接在開關后面。

1.220V市電接入空氣開關，由空氣開關出來的線，左零右火，接入遠程開關定時器左側的進線端子。

2.遠程開關定時器右側的出線端子接用電器。

遠程開關定時器左側四個接線柱，依次為火、零、零、火（從左到右），建議使用空氣開關，區分零火線接入，不區分零火線盡管  開關可以正常使用，但是存在用電安全問題。

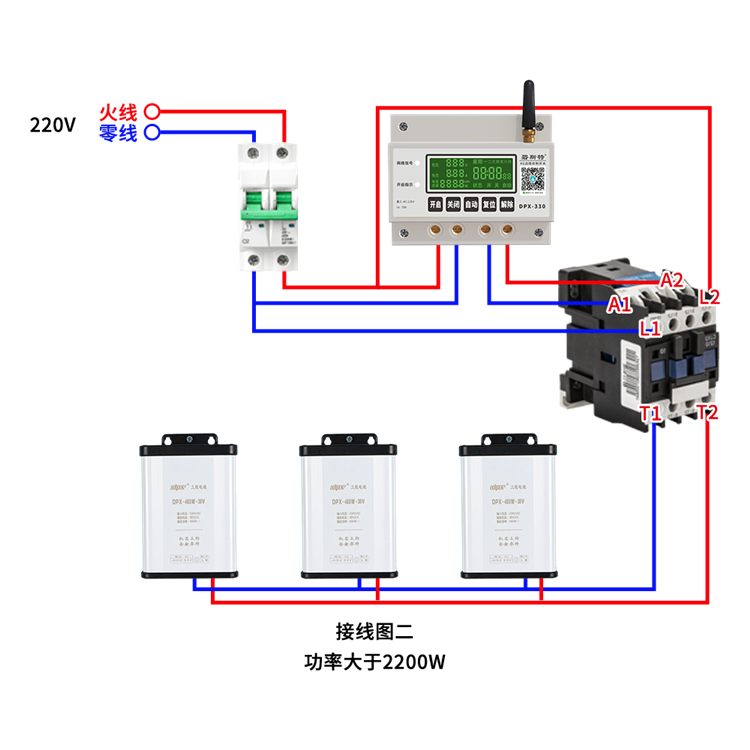

二、用電器功率超過2200W，不可以直接接在開關后面，需要添加交流接觸器。

1.220V市電市電接入空氣開關，由空氣開關出來的線，左零右火，接入遠程開關定時器左側的進線端子。

2.再由空氣開關出兩條火零線連接交流接觸器的L1、L2接線端子上。

3.遠程開關定時器右側的出線端子連接到交流接觸器的A1、A2接線端子上。

4.把大功率用電器的火零線連接在交流接觸器的T1和T2接線端子上。

提示：用電器直接接在開關上，開關的屏幕及小程序顯示的為用電器的電壓、電流、功率。添加了交流接觸器之后， 電壓是正常顯示的，電流和功率是顯示交流接觸器的電流和功率，而非用電器的電流和功率。
