220V定時開關怎么接線?

定時開關可以實現電器的自動開、關控制，可以根據需求，設置星期、時、分進行自動開關。開、關，可以手動控制，也可以自動控制，簡單來講就是可以多時段的自動開、關控制用電器。

220V定時開關的接線方法：

根據定時開關所控制電器的功率有兩種接線方式：

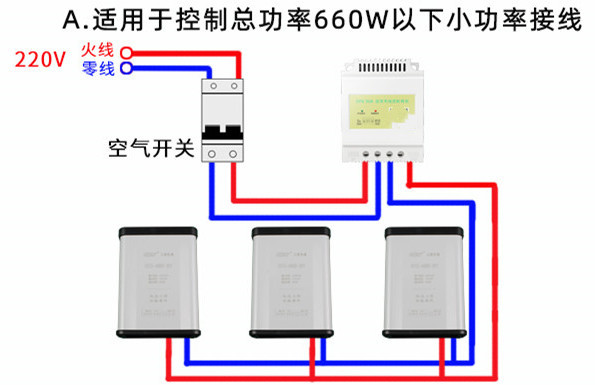

1.電器的功率小于等于660W時，可以直接接線，零線和火線接線順序不能接錯。

定時開關連接在空氣開關的后面，左邊為火線，右邊為零線（2p），把定時開關進線和空氣開關連接。

把定時開關和用電器連接起來，注意觀察定時開關出線“零”、“火”線的位置，不要接反。

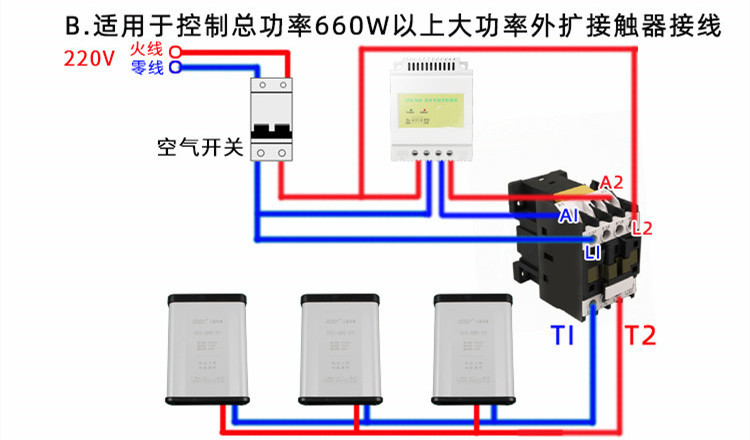

2.電器的功率大于等于660W時，不能用定時開關直接控制電器（超出功率直接控制，定時開關容易燒壞），需要和交流接線器配合使用，也就是定時開關控制交流接觸器，交流接觸器控制大功率用電器。

定時開關連接在空氣開關的后面，左邊為火線，右邊為零線（2p），把定時開關進線和空氣開關連接。

連接交流接觸器和空氣開關，空氣開關的火零線連接交流接觸器的L1、L2上。

連接交流接觸器和定時開關，定時開關的火零線連接交流接觸器的A1、A2上。

連接交流接觸器和用電器，電器的火零線接到交流接觸器的T1和T2。
