經緯度路燈控制器怎么接線？

經緯度路燈控制器：又稱經緯度路燈時控開關，可控制路燈按照日出日落的時間進行定時開、關。

經緯度路燈控制器：控制器自帶藍牙芯片，通過藍牙與手機進行連接，15米范圍內使用微信小程序?qū)﹂_關進行無線控制?？墒謩涌刂坡窡糸_、關，也可以設置經緯度定時開、關。

根據手機的位置信息，自動獲取地理位置（經緯度），自動計算當?shù)厝粘鋈章鋾r間，無需手動計算經緯度、無需手動輸入日出日落時間，隨著一年四季的變化，自動調整日出日落時間。

經緯度路燈時控開關怎么接線？

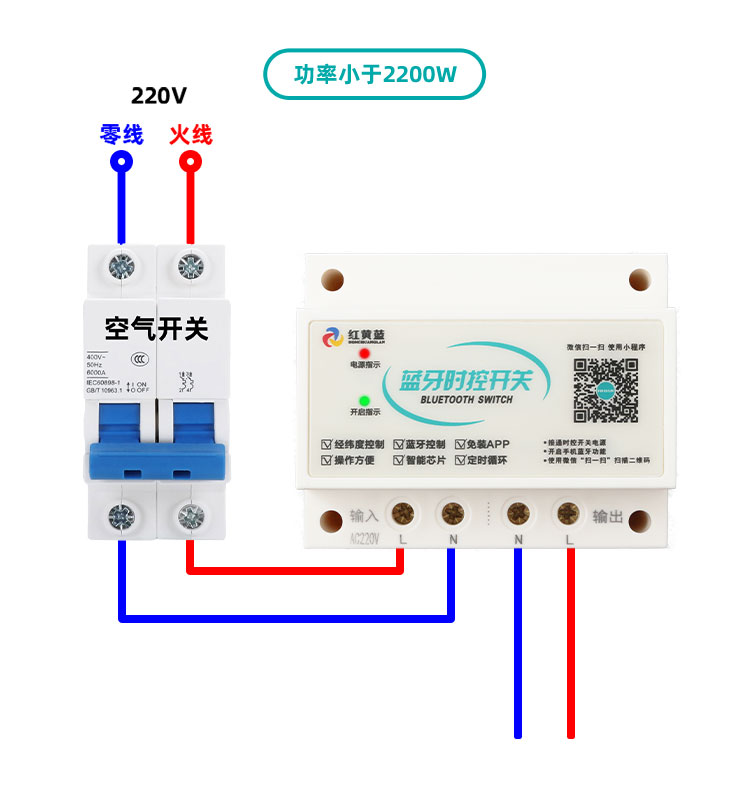

用經緯度路燈控制器控制單臺路燈，或者多臺路燈總功率小于2200W：

1.220V市電接入空氣開關，空氣開關接出火零線，接入經緯度路燈控制開關的進線口。

2.路燈的進線可以直接接在控制器的出線口。

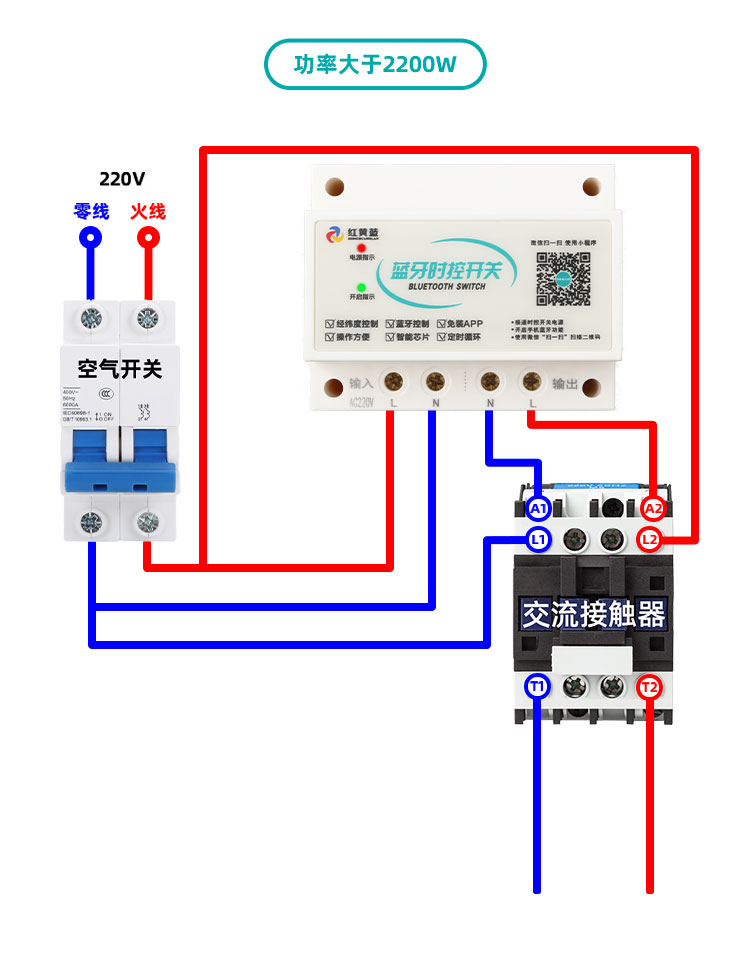

用控制器控制一條街或者一片區域的路燈總開關，總功率大于2200W時，需要添加交流接觸器：

1.220V市電接入空氣開關，空氣開關接出火零線，接入控制器的進線。

2.再從空氣開關接出另外一組火零線接在交流接觸器的L1、L2上。

3.經緯度路燈控制器的出線端子連接到交流接觸器的A1、A2上。

4.路燈總開關的火零線連接在交流接觸器的T1和T2上。

備注：用路燈的總功率小于2200W，可直接用開關進行控制。用路燈的總功率大于2200W，需要添加交流接觸器，用控制器控制交流接觸器，再用接觸器控制路燈總開關。
