路燈定時開關控制器怎么接線？

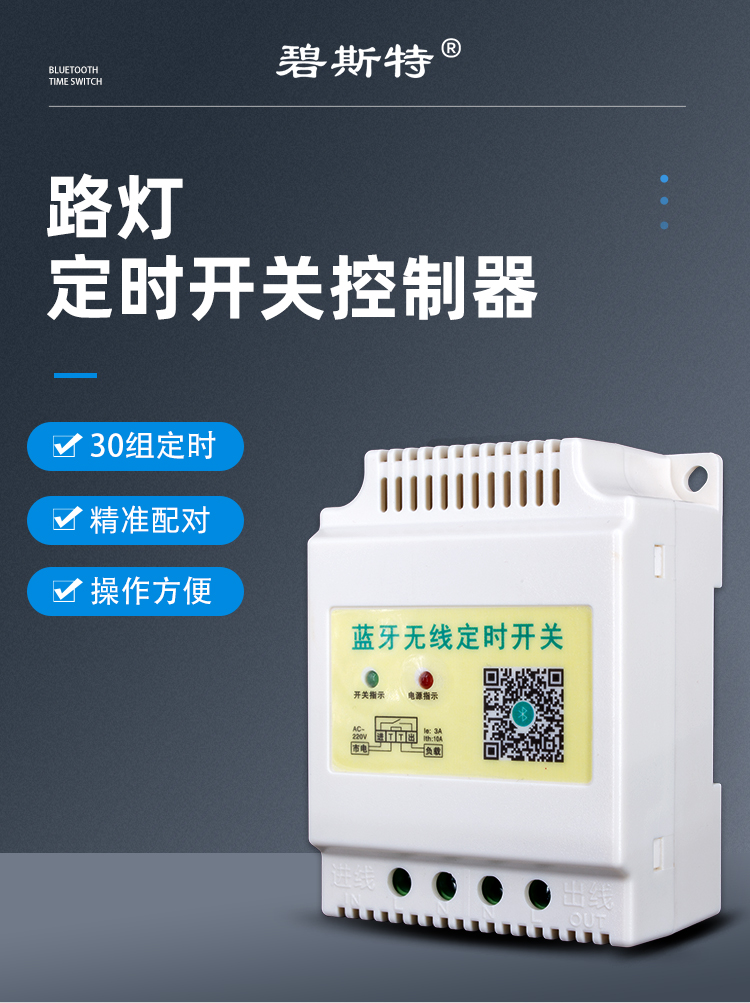

路燈定時開關控制器：通過藍牙功能與手機進行連接，15米范圍內使用微信小程序?qū)β窡糸_(kāi)關進行無線控制?？梢允謩?dòng)控制路燈開、關，也可以設置定時實現路燈自動開、關。

智能路燈控制器怎么接線？

用路燈定時開關控制器控制單臺路燈，或者多臺路燈，路燈總功率小于1320W：

1.220V市電接入空氣開關，空氣開關接出火零線，接入智能路燈控制器的進線口。

2.路燈的進線可以直接接在路燈定時開關控制器的出線口。

用路燈開關控制一條街或者一片區域的路燈總開關，總功率大于1320W時，需要添加交流接觸器：

1.220V市電接入空氣開關，空氣開關接出火零線，接入控制器的進線。

2.再?gòu)目諝忾_(kāi)關接出另外一組火零線接在交流接觸器的L1、L2上。

3.智能路燈控制器的出線端子連接到交流接觸器的A1、A2上。

4.路燈總開關的火零線連接在交流接觸器的T1和T2上。
