時控開關怎么控制一分鐘以內的時間？

       使用過時控開關的都知道，時控開關是控制一分鐘以上的時間，但是需要控制小于一分鐘的電器，比如說學校上下課，工廠上下班使用到的電鈴，而且是不需要響太長時間的，基本上都是一分鐘以內的，想要用時控開關控制定時響鈴，就需要和時間繼電器進行配合。

       時間繼電器：通過線圈的吸合，來控制觸點的通斷變化。用于控制電器的延時啟動（關閉），設定時間一般都在一分鐘以內。

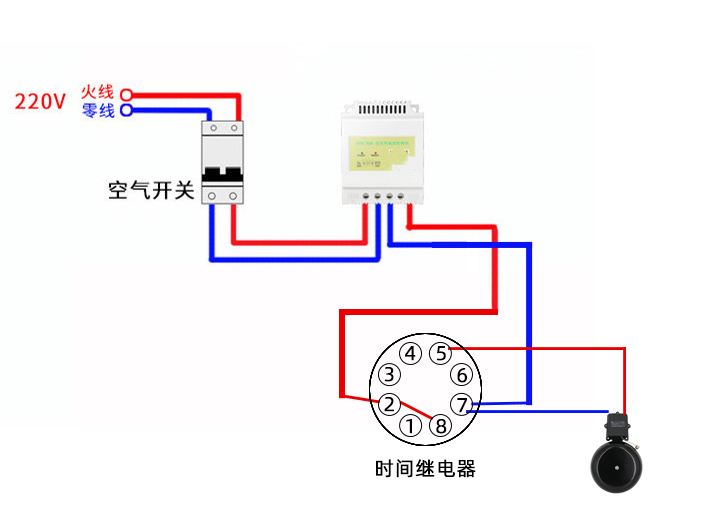

       時控開關控制電鈴怎么接線？

       1.把空氣開關接入220V市電（把空氣開關斷開），然后把空氣開關和時控開關接上（左邊的線），確保連接正確（合上空氣開關，時控開關指示燈亮）。

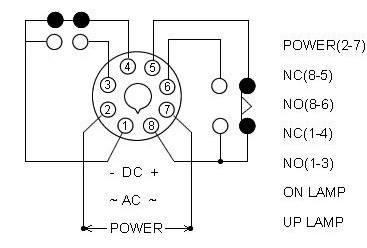

       2.把時控開關和時間繼電器接上（時間繼電器類型比較多，咱們以下圖為例），根據時間繼電器使用圖例可知，2號和7號是電源，把時控開關的零線接在7號上，火線接在2號上面。

       3.然后將2號的火線連接到8號上面（根據圖例可知，8、5、6是延時觸點）。

       4.把電鈴的零線接在7號上，將電鈴的火線接到5號上面。把時間繼電器插到底座上面。

       5.閉合空氣開關，打開手機小程序，點擊開機，看電鈴是否響起（電鈴響的時間長短，可以通過時間繼電器調整）。

      以上就是用時控開關控制電鈴的整個接線過程，需要注意的是：時間繼電器的類型眾多（以上接線圖以示意圖為例），底座接線柱順序會有不同，按實際順序?qū)?yīng)進行接線，另外時間繼電器選擇220V的。
